| # 178 Пункт автоматического регулирования напряжения ПРН-10(6) ухл1 Страна: Россия Фирма: Техэнергохолдинг (495) 505-36-79, 780-72-18 Увеличение пропускной способности линий в 1,5-2 раза;
Более эффективное использование существующих линий;
Обеспечение качества электроэнергии.
| |
1. НАЗНАЧЕНИЕ
Пункт регулирования напряжения 6 и 10 кВ (ПРН) предназначен для регулирования напряжения электрических сетей трехфазного переменного тока частоты 50 Гц с номинальным напряжением 6 и 10 кВ, номинальным током до 600 А.
ПРН применяется при реконструкции и новом строительстве электрических сетей, а также в существующих линиях.
ПРН выполняет функции:
• автоматического повышения или понижения уровня напряжения на линии электропередачи в критических точках падения или подъема напряжения,
• автоматического поддерживания уровня напряжения в заданных пределах при прямом и обратном направлении потока мощности (реверсивный режим).
Достоинства:
• постоянный контроль и регулирование напряжения;
• различные способы монтажа и размещения (опоры, блок-боксы);
• различные схемы включения в трехфазную сеть (схемы полного и неполного треугольника);
• меньшие капитальные затраты по сравнению со строительством ВЛ и/или ПС более высоко-го напряжения;
• небольшие сроки ввода в эксплуатацию;
• автоматическое регулирование;
• продукция сертифицирована и русифицирована.
2. УСЛОВИЯ ЭКСПЛУАТАЦИИ
ПРН устанавливается при различных рабочих температурных режимах окружающей среды.
Для климатического исполнения У верхнее значение температуры + 55˚С, нижнее - 45˚С.
Для климатическом исполнении УХЛ верхнее значение температуры + 55˚С, нижнее -60˚С.
3. КОНСТРУКЦИЯ
ПРН состоит из:
• вольтодобавочных автотрансформаторов (АТ), 2 или 3 шт с встроенными трансформаторами тока и напряжения;
• низковольтных шкафов контроля и управления на базе микропроцессорных устройств, 2 или 3 шт;
• ограничителей перенапряжений нелинейных (далее ОПН);
• монтажного комплекта для установки элементов ПРН (опция).
АТ представляет собой однофазный масляный автотрансформатор наружной установки, имею-щий общую и последовательную обмотки. Последовательная обмотка имеет 32 ступени для регулирования напряжения в диапазоне ± 10%. Переключатель ответвлений осуществляет регулирование под нагрузкой.
Управление переключателем ответвлений осуществляется от микропроцессорного устройства контроля и управления, которое заключено в отдельный металлический шкаф (шкаф управления, далее ШУ, рис. 3). Дисплей ШУ русифицирован.

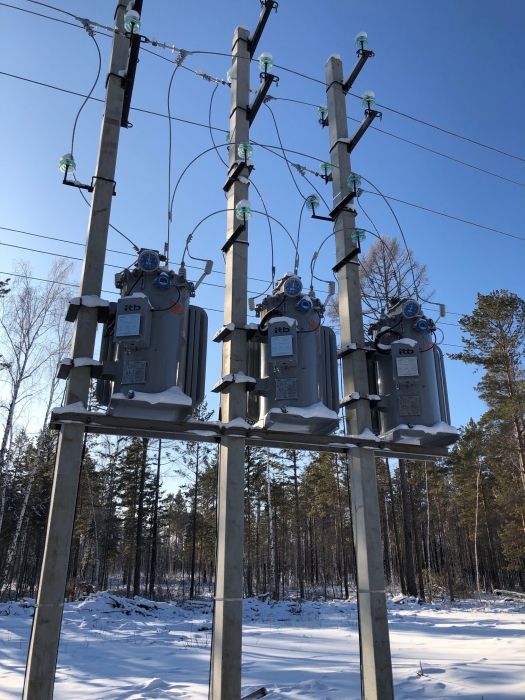

АТ устанавливаются:
• на одностоечные опоры ЛЭП;
• на постамент;
• на фундамент;
• на конструкцию из стоек ЛЭП и пасынков;
• в блок-боксе полной заводской готовности.
4. ПРИНЦИП ДЕЙСТВИЯ
Регулирование напряжения на нагрузке осуществляется путем геометрического сложения на-пряжения последовательной и общей обмотки. В зависимости от того, включены ли обмот-ки встречно или согласно, автотрансформатор будет повышающим или понижающим.
Смена полярности на последовательной обмотке производится реверсивным переключателем.
5. СХЕМЫ ВКЛЮЧЕНИЯ ПРН В ТРЕХФАЗНУЮ СЕТЬ
В зависимости от схемы включения ПРН в трехфазную сеть диапазон регулирования напряже-ния может быть ± 10% в случае включения в сеть двух АТ по схеме неполного треугольника (рис.7) или ±15 % при включении в сеть трех АТ по схеме полного треугольника диапазон регулирования напряжения во всех трех фазах составляет ±15 %.
|
